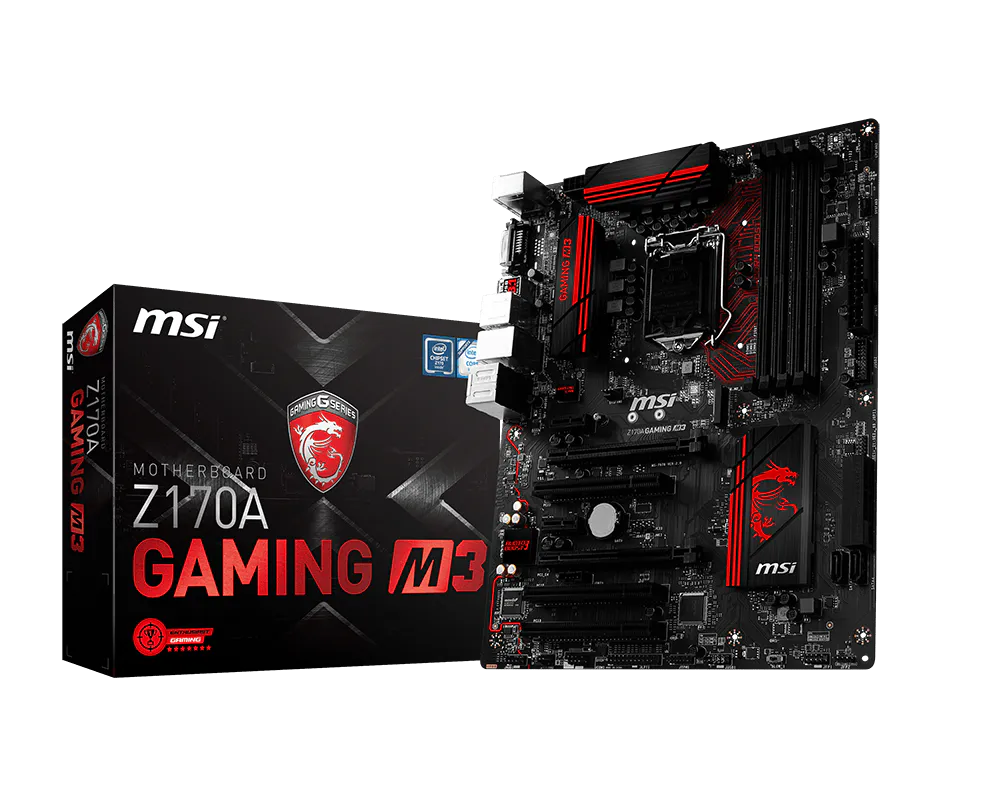

Specification Z170A GAMING M3

Z170A GAMING M3

Processeur
Socket
Chipset
Mémoire DDR4
Architecture Mémoire
Slots DIMM
Mémoire maximum (Go)
PCI-Ex16
PCI-E Gen
PCI-Ex1
PCI
CrossFire
DirectX
Support TPM
LAN
Port M.2
SATA Express
SATA 3
RAID
USB 3.1 (avant)
USB 3.1 (arrière)
USB 2.0 (avant)
USB 2.0 (arrière)
Port(s) audio (arrière)
HDMI
DVI
Format

Processeur

Intel® Core™ / Pentium® / Celeron® de 6ème génération

Socket

LGA 1151

Chipset

Intel® Z170

Mémoire DDR4

3600(OC)/ 3200(OC)/ 3000(OC)/ 2800(OC)/ 2600(OC)/ 2400 (OC)/ 2133 MHz

Architecture Mémoire

Dual Channel

Slots DIMM

4 DIMM

Mémoire maximum (Go)

64 Go

PCI-Ex16

2 x PCI-E x16

PCI-E Gen

Gen 3

PCI-Ex1

2 x PCI-E x1,

3 x PCI

CrossFire

AMD CrossFire™ 2-Way

DirectX

DirectX 12

Support TPM

Oui

10/100/1000*1

Port M.2

1 x M.2 32 Gb/s,

SATA Express

2 x SATA Express

SATA 3

6 x SATA 3

RAID

0/1/5/10

USB 3.1 (avant)

2 x ports USB 3.1 ( Gen1)

USB 3.1 (arrière)

4 x ports USB 3.1 (Gen1), 2 x ports USB 3.1 (Gen2)

USB 2.0 (avant)

2 x ports USB 2.0

USB 2.0 (arrière)

2 x ports USB 2.0

Port(s) audio (arrière)

5 jacks audio + sortie SPDIF optique

HDMI

1 x HDMI™

1 x DVI

Format

ATX

CPU

• Support processeurs Intel® Core™ i3/i5/i7 et Intel® Pentium® et Celeron® de 6ème génération pour socket LGA1151
* Veuillez vous référer à liste des processeurs supportés, la description ci-dessus est donnée à titre de référence seulement.

Chipset

• Chipset Intel® Z170 Express

Mémoire

• 4 x slots DDR4, support maximum de 64 Go
- Support DDR4 3600(OC)/ 3200(OC)/ 3000(OC)/ 2800(OC)/ 2600(OC)/ 2400 (OC)/ 2133 MHz
• Architecture Dual channel
• Support ECC, un-buffered memory
• Support Intel® Extreme Memory Profile (XMP)

Slots d'extension

• 2 x PCIe 3.0 x16*
• 2 x PCIe 3.0 x1
• 3 x PCI
* Le slot PCI_E4 fonctionnera seulement en débit PCIe 3.0 x1 quand le slot PCI_E1 ou PCI_E3 sera utilisé par un périphérique.

Ports vidéo intégrés

• 1 x port HDMI™, support d'une résolution maximum de 4096 x 2160 @ 24Hz, 2560 x 1600 @ 60Hz
• 1 x port DVI-D, support d'une résolution maximum de 1920 x 1200 @ 60Hz

Configuration multi-GPU

• AMD® CrossFire™ 2-Way

Stockage

• Chipset Intel® Z170 Express
• 6 x ports SATA 6 Gb/s
• 1 x slot M.2
- Support SSD M.2 PCIe 3.0 x4 et SATA 6 Gb/s, d'une longueur de 4,2 cm/ 6 cm/ 8 cm
- Support SSD NVMe mini-SAS PCIe 3.0 x4 avec carte hôte Turbo U.2*

• 2 x port SATAe**
• Support RAID 0, RAID1, RAID 5 et RAID 10
• Support de la technologie Intel® Smart Response pour processeur Intel Core™.

* La carte hôte Turbo U.2 n'est pas fournie.
** Le port SATAe est rétrocompatible avec le SATA.

Ports USB

• Chipset Intel® Z170 Express
- 2 x ports USB 3.1 Gen2 (SuperSpeed USB 10 Gb/s) sur le panneau arrière
- 6 x ports USB 3.1 Gen1 (SuperSpeed USB) (4 ports sur panneau arrière, 2 ports disponibles par l'intermédiaire du connecteur USB interne)
- 4 x ports USB 2.0 High-speed (2 ports sur panneau arrière, 2 ports disponibles par l'intermédiaire du connecteur USB interne)

Audio

• Codec Realtek^® ALC1150
- Audio HD 7.1-Channel
- Support sortie S/PDIF

LAN

• 1 x contrôleur Killer™ E2400 Gigabit LAN

Connecteurs E/S internes

- 1 x connecteur d'alimentation ATX à 24 broches
- 1 x connecteur d'alimentation ATX 12V à 8 broches
- 6 x connecteurs SATA 6 Gb/s
- 2 x connecteurs SATAe
- 1 x connecteur USB 2.0 (support de 2 ports USB 2.0 supplémentaires)
- 1 x connecteur USB 3.1 Gen1 (support de 2 ports USB 3.1 Gen1)
- 2 x connecteurs ventilateurs processeur à 4 broches
- 3 x connecteurs ventilateurs système à 4 broches
- 1 x connecteur audio sur panneau avant
- 2 x connecteurs Front Panel
- 1 x connecteur pour module TPM
- 1 x connecteur Chassis Intrusion
- 1 x jumper Clear CMOS
- 1 x connecteur port Série
- 1 x connecteur port parallèle
- 1 x switch Slow mode

Connecteurs E/S arrière

- 1 x port PS/2 clavier et souris
- 2 x ports USB 2.0
- 1 x port DVI-D
- 1 x port HDMI™
- 2 x ports USB 3.1 Gen2
- 4 x ports USB 3.1 Gen1
- 1 x port LAN (RJ45)
- 1 x sortie S/PDIF optique
- 5 x jacks audio OFC

BIOS

• Cette carte mère supporte la fonction BIOS "Plug & Play" qui permet de détecter les périphériques et cartes d'extensions de la carte automatiquement.
• Cette carte mère supporte également la fonction Desktop Management Interface (DMI) qui permet d'enregistrer toutes les caractéristiques de votre carte mère.

Dimension

• 30,5 cm x 24,4 cm (12" x 9,6")
• Format ATX

Montage dans boîtier

• 9 trous pour fixation
